实恒ZC型扁布袋除尘器结构及工作原理介绍
一、产品设计结构说明
ZC型扁布袋除尘器的结构属于机械回转反吹扁布袋除尘器（见附图1），从设计结构上是一种机型结构紧凑、除尘效率高、阻力小、操作简便、维修方便、运行可靠的优点，其脉冲清灰是采用高压风机反吹清灰的一款除尘器，反吹风布袋除尘器是当前工业领域应用较为宽泛的一种布袋除尘器，若按反吹风方式可分为分室反吹和噴嘴反吹两大类。ZC型机械回转反吹扁布袋除尘器安装案例（附图1）
ZC型扁布袋除尘器是一种分室反吹布袋除尘器采用分室结构（见附图2），利用阀门逐室切换气流，在反向气流作用下，迫使除尘布袋缩瘪或鼓胀而清灰的布袋除尘器。ZC型机械回转反吹除尘器采用圆形体结构受力均匀，抗爆性通好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。
二、工作原理
ZC型机械回转反吹扁布袋除尘器的工作原理如下，

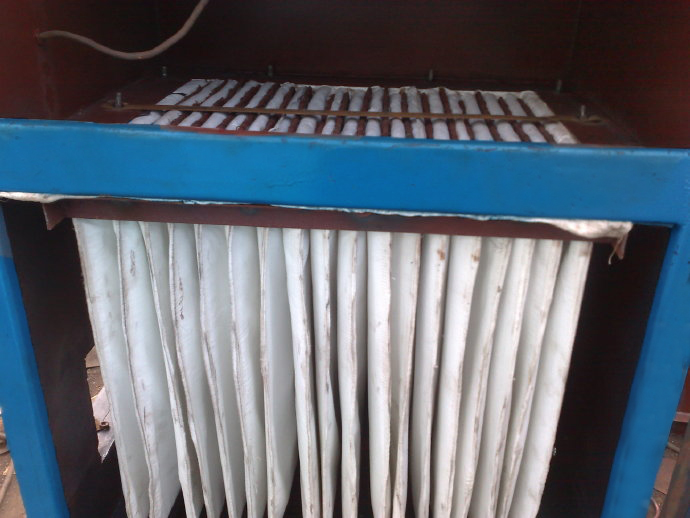

1、过滤工况—含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。ZC型扁布袋除尘器内部结构图（附图2）
2、清灰工况—随着过滤工况的进行，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风机动力，减少反吹风量对于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。
-
